Csillagpont kezelés (kisfeszültségű elosztóhálózaton)

Kisfeszültségű hálózatot ellátó hálózati Tr. szekunder oldalának csillagpont kezelése:

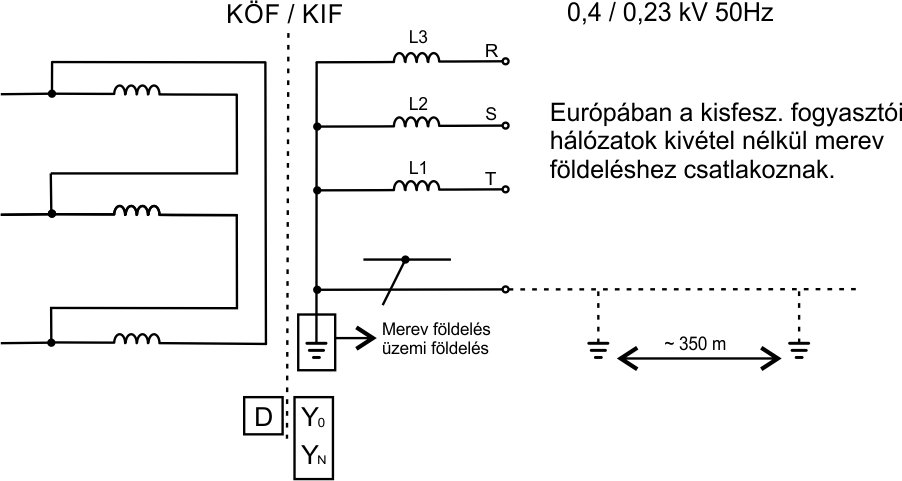

Merevföldelésű / közvetlen földelésű rendszer: T (Terra)

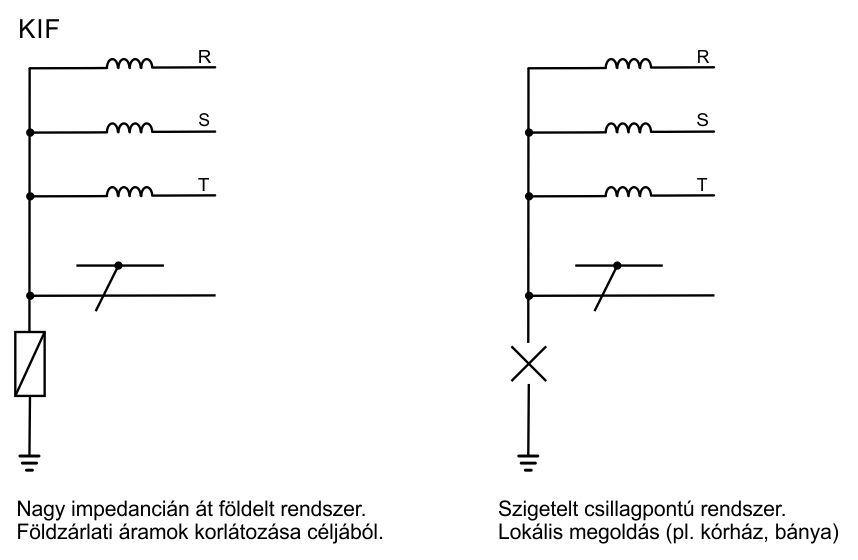

Közvetett / szigetelt földelésű rendszer: I (Izolált)

• Test: Villamos berendezés olyan szerkezeti része, mely jellemzően vezető anyagú, hibátlan készülék esetén a test része nincsen feszültség alatt, annak érintése veszélytelen.
  • Hiba esetén feszültség alá kerülhet és áramütést okozhat:
    • szigetelési hiba (öregedés)
    • test zárlat
  • Hibafeszültség:
    • talaj és a szigetelés hibás készülék teste közti potenciálkülönbség
  • I. érintésvédelmi osztály készülék esetében


• Testzárlat: A test fémes érintkezése hiba esetén a készülék aktív részével.
  • feszültség alatti áramköri rész


• Nullázás: A védett berendezés test pontját galvanikusan összekötjük az ellátórendszer kivezetett, általában közvetlen földelt csillagpontjával.





TN-rendszerek: Nullázott rendszerek

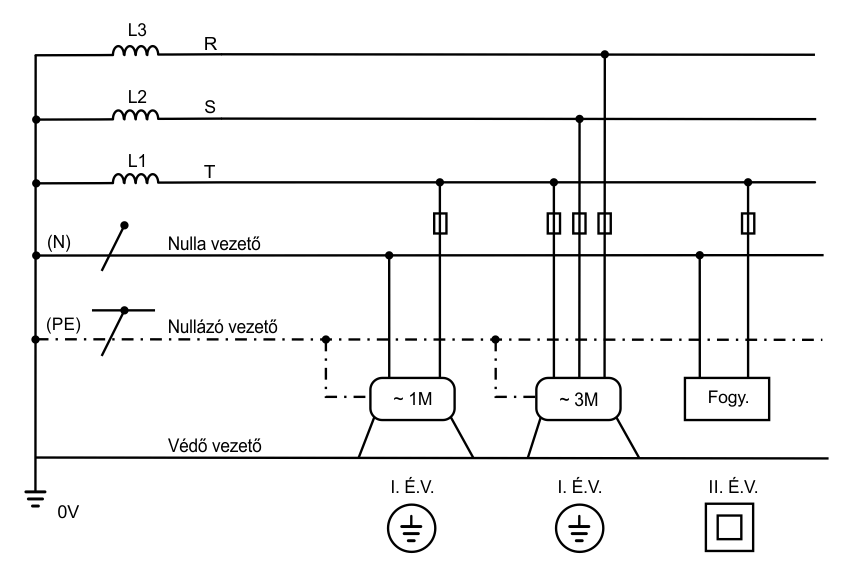

N TN-S: S Szétválasztott

 A teljes hálózatban a TR-tól külön nulla és védővezető hálózat indul, tehát 5 vezetős rendszer. Mivel költséges külön PE hálózatot kialakítani, így ezt a szolgáltatók nem használják, elméleti rendszer.

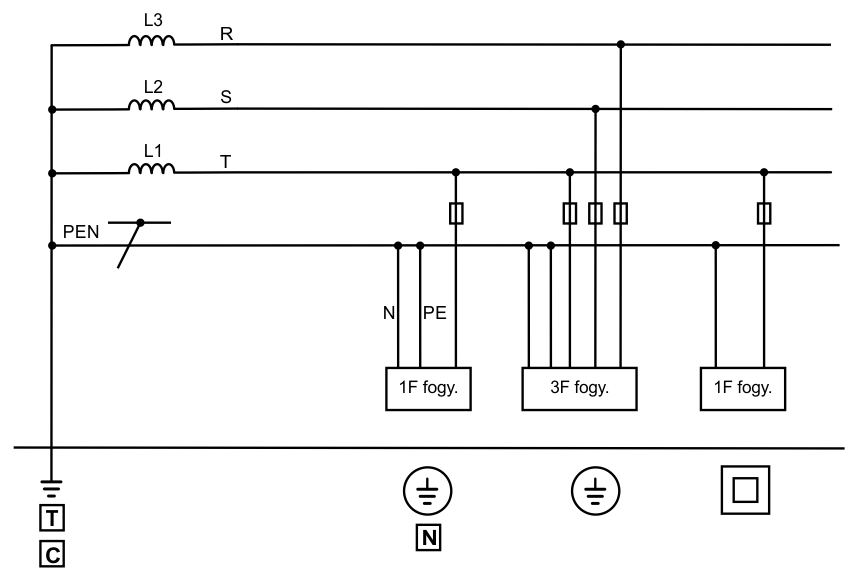

TN-C rendszer

• A PE és N vezető mindvégig közös, nincs külön nulla és védővezető hálózat.
• Elméleti rendszer.
• A TNS rendszerhez képest a védelmi mód gyengébb minőségű.

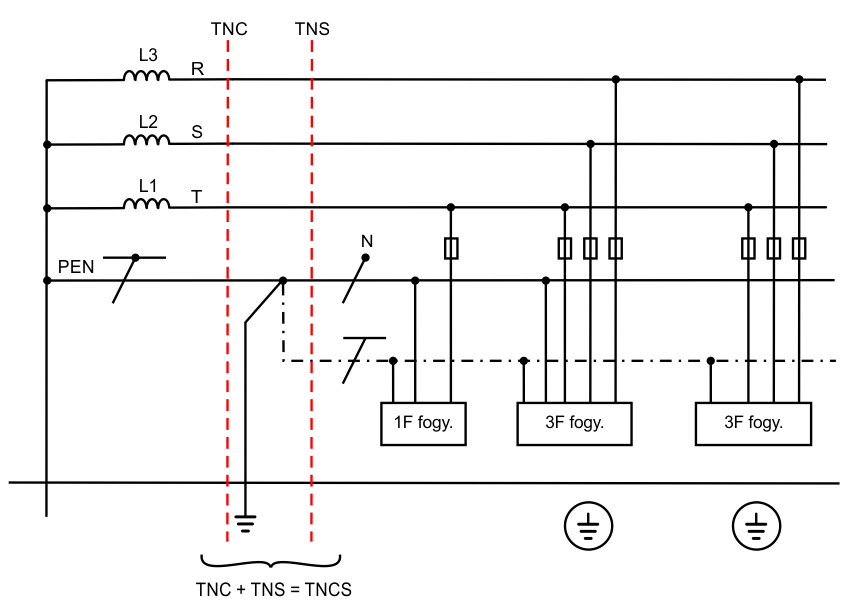

TN-C-S

Európa szinte minden országában alkalmazott hálózati struktúra, ahol a szolgáltató bizonyos PEN vezető keresztmetszet megléte esetén:

A_AL ≥ 16 mm²

A_Cu ≥ 10 mm²

Hozzájárul ahhoz, hogy a PEN hálózatot meg lehessen bontani és védelmi célú hálózatot-védőhálózatot kialakítani.

 PEN PE+N = Védővezetővel egyesített nullvezető

 PE = védővezető, másnéven nullázó vezető:

• fémes testeket nulla potenciálra hoz (nulláz)
• hibátlan készülék esetén nem vezet áramot
• a helyi potenciálrögzítéssel együtt biztosítja, hogy a környezet és berendezés fémes, érinthető teste közt ne alakuljon ki veszélyes pontenciálkülönbség < 50 V (U_L)

N = Nullavezető, az egyfázisú fogyasztásból valamint az asszimetrikus háromfázisu fogyasztók üzemi nulla áramát vezeti.

A védővezető legkisebb keresztmetszetei:

A ≤ 16 mm² ⇒ Azonos a fázisvezetővel

16 < A ≤ 35 mm² ⇒ Legalább 16 mm²

A > 35 mm² ⇒ Legalább ^A/₂

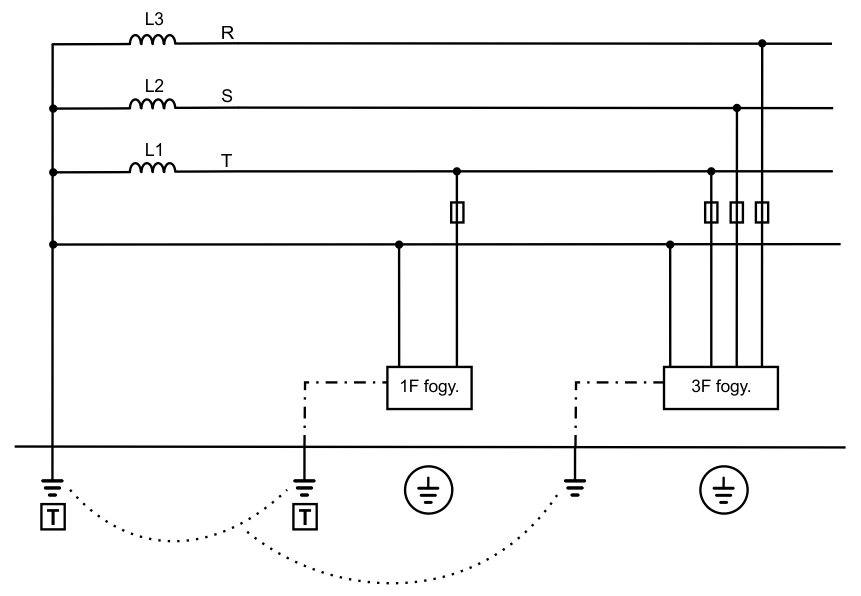

 TT - közvetlen földelt rendszer

 A védett berendezést közvetlenül földeléshez csatlakoztatjuk, miközben a hálózatot tápláló Tr. is közvetlen földeléshez csatlakozik, és nincsen fémes kapcsolat.

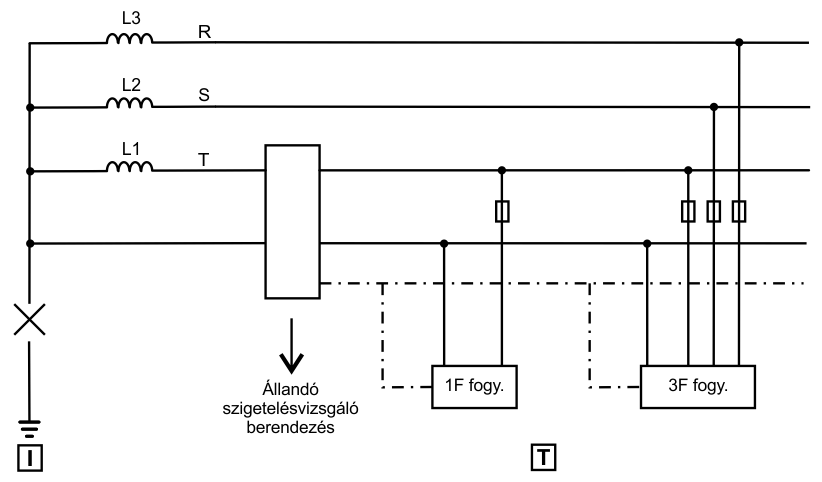

IT - Szigetelt csillagpontú rendszer

(kórházaknál alkalmazzák)

 Speciális rendszer, melyet elsősorban kórházi áramkörök kialakításánál alkalmazzuk. ebben a rendszerben egy szigetelés hibát jelző készülék működik.
