0,23 / 0,4 kV 50Hz ~

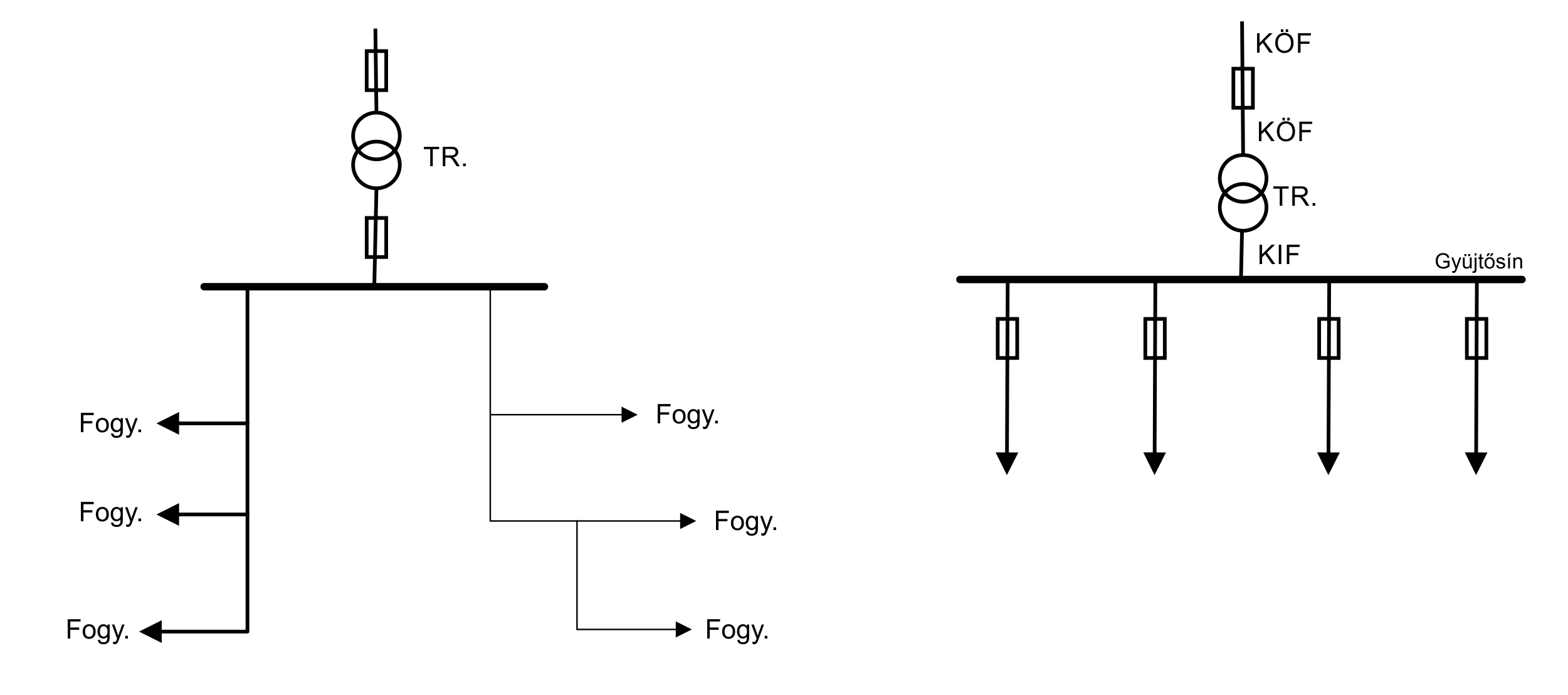

1. Sugaras hálózat
- Egy pontból táplált rendszer -> kis fogyasztói környezetekellátására alkalmas
- Egy-egy fogyasztó egy írányból kaphat villamos energiát, üzembiztonság kicsi
- Táppont kiesése az egész rendszert üzemképtelenné teszi
- A tápponttól távollevő fogyasztó feszültségesése lehet számottevő -> szekunderi feszültség növeléssel kompenzálható
- Előnye:
- olcsó kialakítás
- védelmek könnyen méretezhetők
- hibakeresés könnyű az ilyen stukurájú rendszerben

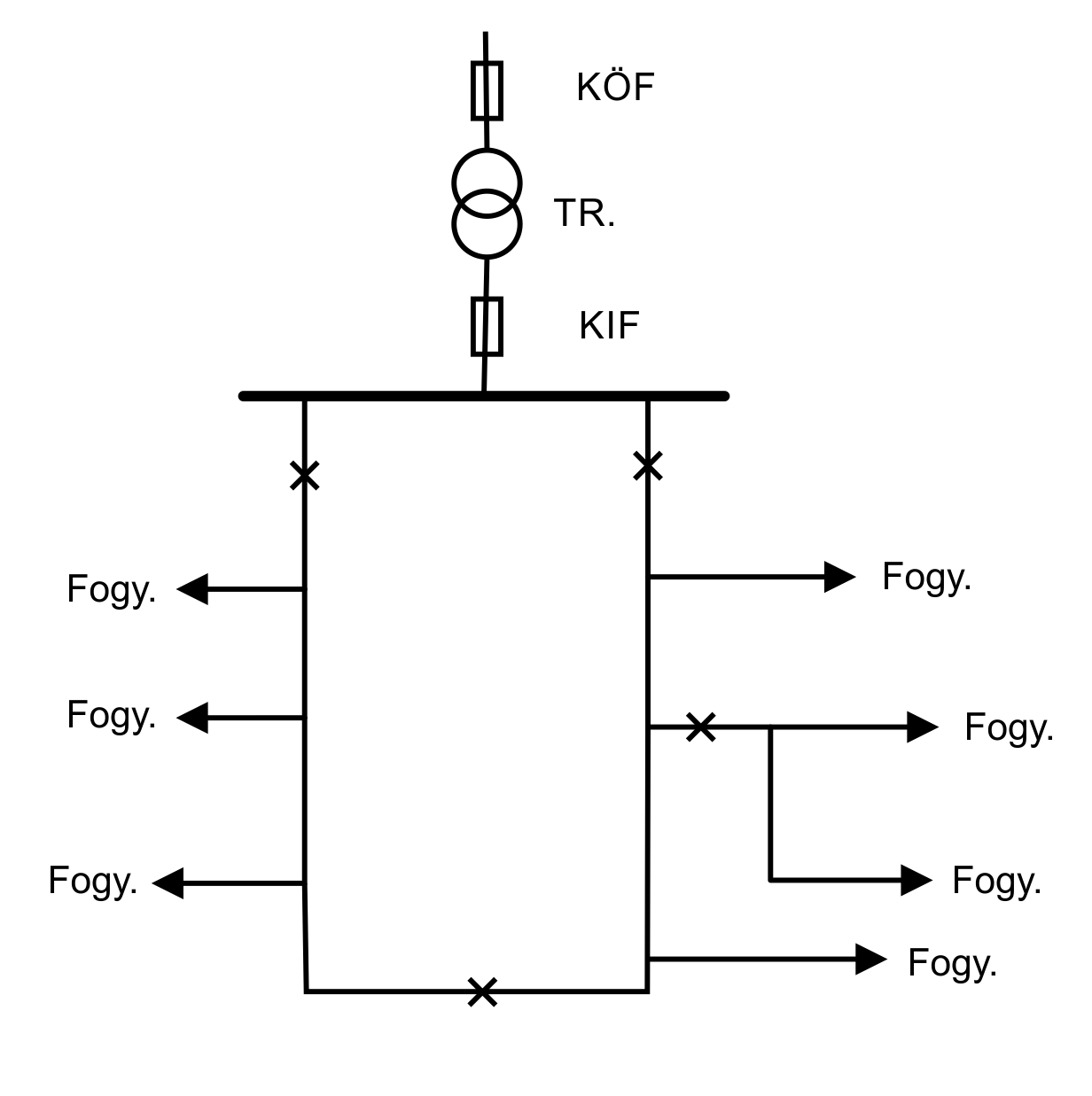

2. Gyürüs hálózat
- Egy pontban táplált hálózat, mely a táppontból kiinduló, majd oda visszatérő gerincvezetőből áll.
- A hálózatban több szakaszolási pont is beépítésre kerül, így hiba esetleg karbantartás esetén nem kell a teljes hálózatot feszültség mentesíteni.
- Üzembíztosabb kialakítás, mivel a fogyasztók több írányból kap táplálást.
- Kis feszültségű rendszer

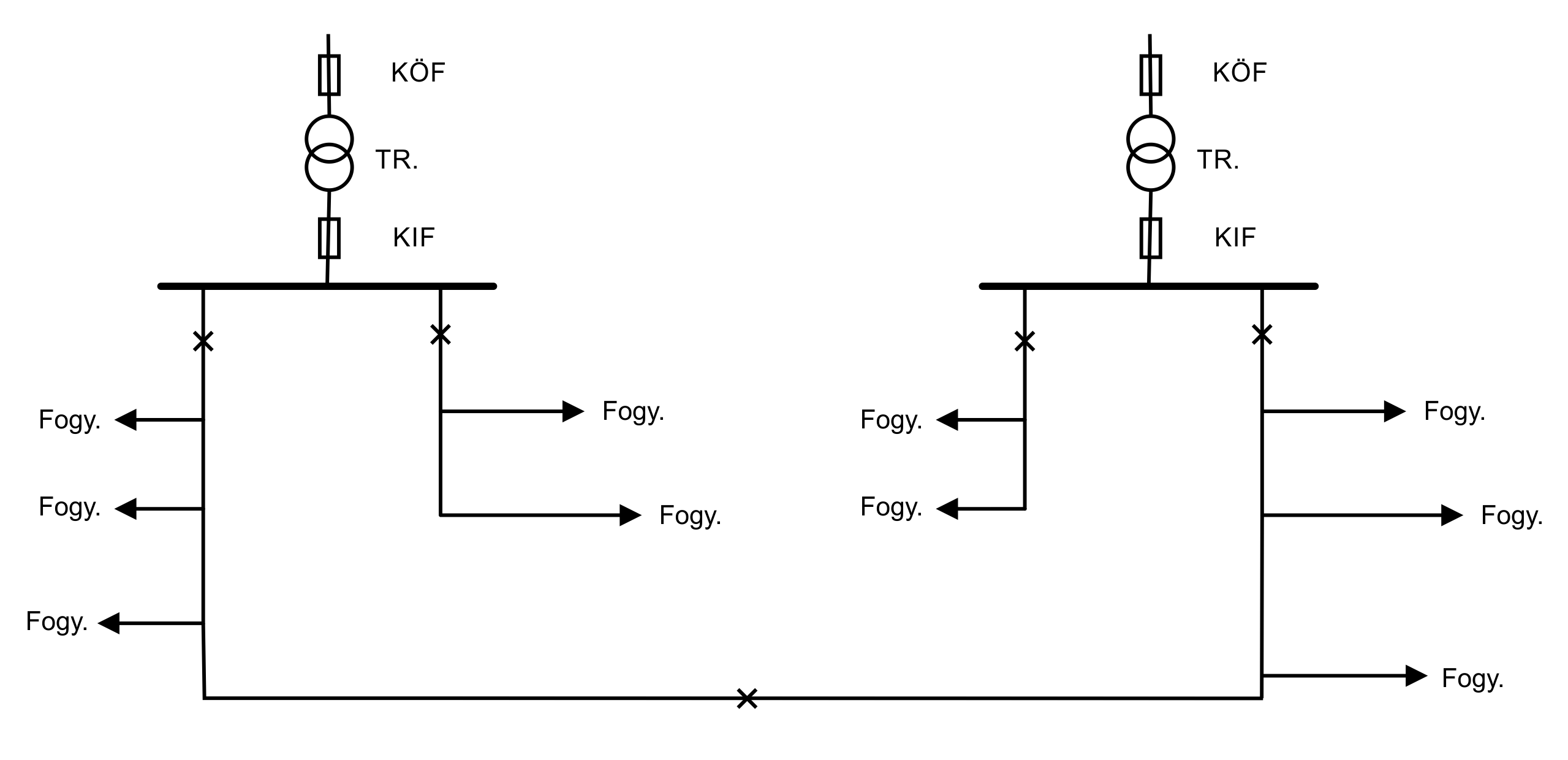

3. Íves hálózat
- Legalább két független táppontból kialakított hálózati konstrukció.
- Az egyik legüzembiztosabb kivitel, nagyobb fogyasztói körzetek ellátására.
- Több pontban szakaszolható, hibatűrő.
- Egy táppont kiesése esetén a maradó táppont látja el a hálózatot.
- Bonyolult védelmek, a transzformátor párhuzamos üzeme esetén paramétereiket, fázissorrend, fázisforgatás szögének azonosnak kell lennie.
