1. A harmonizált szabvány szerinti meghatározás:
- H - harmonizált szabvány szerint kivitelezett vezeték
- A - nem harmonizált vezeték
2. Névleges feszültség:
- 01 - 100/100V feszültség
- 03 - 300/300V feszültség
- 05 - 300/500V feszültség
- 07 - 450/750V feszültség
3. Szigetelés anyaga:
- B - etilén-propilén-kaucsuk
- G - etilén/vinil-acetát kopolimer
- J - üvegszövet borítás
- N - tüzet nem terjesztő polychloroprén gumi
- N2 - speciális polychloroprén keverék bevonat hegesztő vezetékhez
- N4 - klórszulfonált polietilén vagy klórozott polietilén
- R - hagyományos etilén-polipropilén gumi
- S - szilikonkaucsuk
- T - szövet borítás
- V- polivinil-klorid (PVC)
- V2 - hőálló polivinil-klorid (PVC)
- V3 - polivinil-klorid alacsony hőmérsékleten fektetett vezetékekhez
- V4 - strukturált hálójú polivinil-klorid
- V5 - speciális olajálló polivinil-klorid
- Z - alacsony gáz kibocsátású strukturált hálójú poliolefin keverék
- Z1 - alacsony gáz kibocsátású termoplasztikus poliolefin keverék
4. Fémes bevonat:
- C - koncentrikus réz ér
- C4 - középen réz árnyékolás
5. Nem fémes bevonat:
- B - etilén-propilén-kaucsuk
- G - etilén/vinil-acetát kopolimer
- J - üvegszövet borítás
- N - tüzet nem terjesztő polychloroprén gumi
- N2 - speciális polychloroprén keverék bevonat hegesztő vezetékhez
- N4 - klórszulfonált polietilén vagy klórozott polietilén
- R - hagyományos etilén-polipropilén gumi
- S - szilikonkaucsuk
- T - szövet borítás
- V- polivinil-klorid (PVC)
- V2 - hőálló polivinil-klorid (PVC)
- V3 - polivinil-klorid alacsony hőmérsékleten fektetett vezetékekhez
- V4 - strukturált hálójú polivinil-klorid
- V5 - speciális olajálló polivinil-klorid
- Z - alacsony gáz kibocsátású strukturált hálójú poliolefin keverék
- Z1 - alacsony gáz kibocsátású termoplasztikus poliolefin keverék
6. A vezeték felépítése:
- A kerek vezetékekre jelölés nincs alkalmazva
- H - lapos, megosztott kábel
- H2 - lapos, nem megosztott kábel
- H6 - lapos, 3, vagy több eres
7. Ér anyaga:
- A - Alumínium
- a kötőjel „-„ karakter jelölés nélkül azt jelenti, hogy az ér elkészítéséhez alkalmazott anyag a réz.
Ezzel egyidejűleg érdemes megjegyezni, hogy maga a kötőjel átmenetet képezhet a szigetelés és a burkolat leírása, valamint a belső ér leírása között.
8. Az ér felépítése:
- D - hegesztő vezetékek alkalmazott hajlékony ér
- E - hegesztő vezetékek alkalmazott nagyon hajlékony ér
- F - hajlékony ér az (5 osztályú) vezetékekhez
- H - nagyon hajlékony ér a (6 osztályú) vezetékekhez
- K - hajlékony ér az (5 osztályú) fixen lefektetett vezetékekhez
- R - merev, fonott, több drótos
- U - kerek, egy drótos
9. A vezetékben levő erek számának jelölése
10. Védő ér
- G - sárga-zöld védőér
- X - nincs sárga-zöld védőér
- U - kerek, egy drótos
11. A vezetékben levő erek számának jelölése
Az elméleti részt magunk mögött tudva elmondható, hogy a vezetékek harmonizált szabvány szerinti jelölési rendszere nem bonyolult. Viszont figyelmet kell fordítani a vezeték belső szigeteléséhez, vagy külső burkolatának gyártásához használt anyagok jelölési módjára.

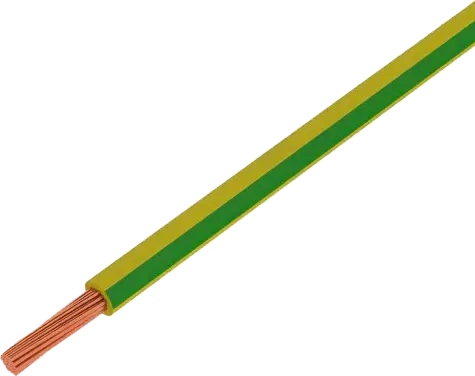

H07V2-K egy eres vezeték
- Kapcsolódás a harmonizált szabványhoz: H - harmonizált szabvány szerint kivitelezett vezeték
- Névleges feszültség: 07- 450/750V feszültség
- Szigetelés anyaga: V2 - hőálló polivinil-klorid (PVC)
- A vezeték felépítés: nincs jelölés: kerek vezeték
- Ér anyaga: a rezet jelentő kötőjel
- Az ér felépítése: K - hajlékony ér az (5 osztályú) fixen lefektetett vezetékekhez
- Erek száma: 1
- Védőér: X - nincs sárga-zöld védőér
- Ér keresztmetszet: 10mm2

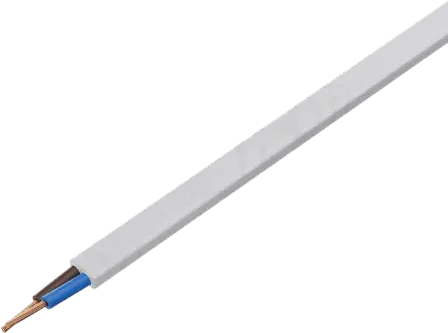

H03VVH2-F több eres tápvezeték
- Kapcsolódás a harmonizált szabványhoz: H - harmonizált szabvány szerint kivitelezett vezeték
- Névleges feszültség: 03 -300/300V feszültség
- Szigetelés anyaga: V- polivinil-klorid (PVC)
- Nem fémes bevonat: V- polivinil-klorid (PVC)
- A vezeték felépítése: H2 - lapos, nem megosztott kábel
- Ér anyaga: a rezet jelentő kötőjel
- Az ér felépítése: F - hajlékony ér az (5 osztályú) vezetékekhez
- Erek száma: 2
- Védőér: G - sárga-zöld védőér
- Ér keresztmetszet: 1,5mm2

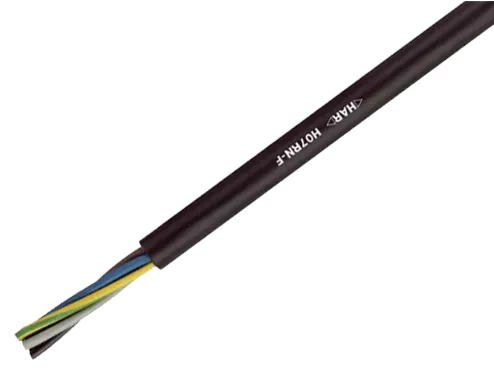

H07RN-F több eres tápvezeték
- Kapcsolódás a harmonizált szabványhoz: H - harmonizált szabvány szerint kivitelezett
- Névleges feszültség 07 - 450/750V feszültség
- Szigetelés anyaga: R - hagyományos etilén-polipropilén gumi
- Nem fémes bevonat: N - tüzet nem terjesztő polychloroprén gumi
- A vezeték felépítés: nincs jelölés: kerek vezeték
- Ér anyaga: a rezet jelentő kötőjel
- Az ér felépítése: F - hajlékony ér az (5 osztályú) vezetékekhez
- Erek száma: 5
- Védőér: G - sárga-zöld védőér
- Ér keresztmetszet: 1,5mm2

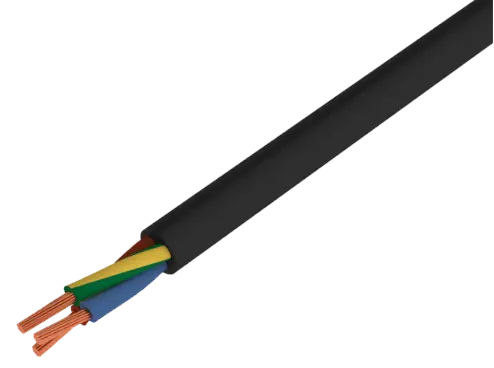

H05RR-F több eres tápvezeték
- Kapcsolódás a harmonizált szabványhoz: H - harmonizált szabvány szerint kivitelezett
- Névleges feszültség 05 - 300/500V feszültség
- Szigetelés anyaga: R - hagyományos etilén-polipropilén gumi
- Nem fémes bevonat: R - hagyományos etilén-polipropilén gumi
- A vezeték felépítés: nincs jelölés: kerek vezeték
- Ér anyaga: a rezet jelentő kötőjel
- Az ér felépítése: F - hajlékony ér az (5 osztályú) vezetékekhez
- Erek száma: 3
- Védőér: X - nincs sárga-zöld védőér
- Ér keresztmetszet: 0,75mm2

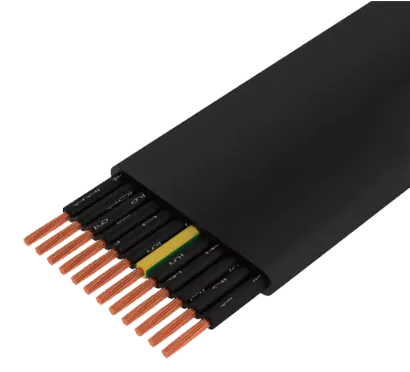

H05VVH6-F több eres tápvezeték
- Kapcsolódás a harmonizált szabványhoz: H - harmonizált szabvány szerint kivitelezett
- Névleges feszültség 05 - 300/500V feszültség
- Szigetelés anyaga: V- polivinil-klorid (PVC)
- Nem fémes bevonat: V- polivinil-klorid (PVC)
- A vezeték felépítése: H6 - lapos, minimum 3 eres
- Ér anyaga: a rezet jelentő kötőjel
- Az ér felépítése: F - hajlékony ér az (5 osztályú) vezetékekhez
- Erek száma: 12
- Védőér: G - sárga-zöld védőér
- Ér keresztmetszet: 0,75mm2
