Ipari elektronika rajzjelei

Nyomógombok-kapcsolók (kézi müködtetés)

zaro erintkezos N.O.nyomogomb záró érintkezős (N.O.) nyomógomb
nyito erintkezos N.C.nyomogomb nyitó érintkezős (N.C.) nyomógomb
valto erintkezos NC plus NO nyomogomb váltó érintkezős (N.C.+N.O.) nyomógomb
vesz ki reteszelt nyomokapcsolo zaro erintkezos NO vész-ki reteszelt nyomókapcsoló,
záró érintkezős (N.O.)
vesz ki reteszelt nyomokapcsolo bonto erintkezos NC vész-ki reteszelt nyomókapcsoló,
bontó érintkezős (N.C.)
gorgos vegallas kapcsolo zaro erintkezos NO görgös végállás kapcsoló,
záró érintkezős (N.O.)
gorgos vegallas kapcsolo bonto erintkezos NC görgös végállás kapcsoló,
bontó érintkezős (N.C.)

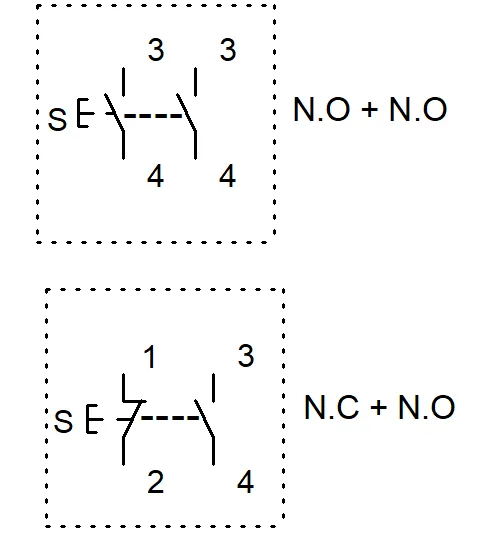

Kétáramkörös nyomógomb

ketaramkoros nyg rajzjelek

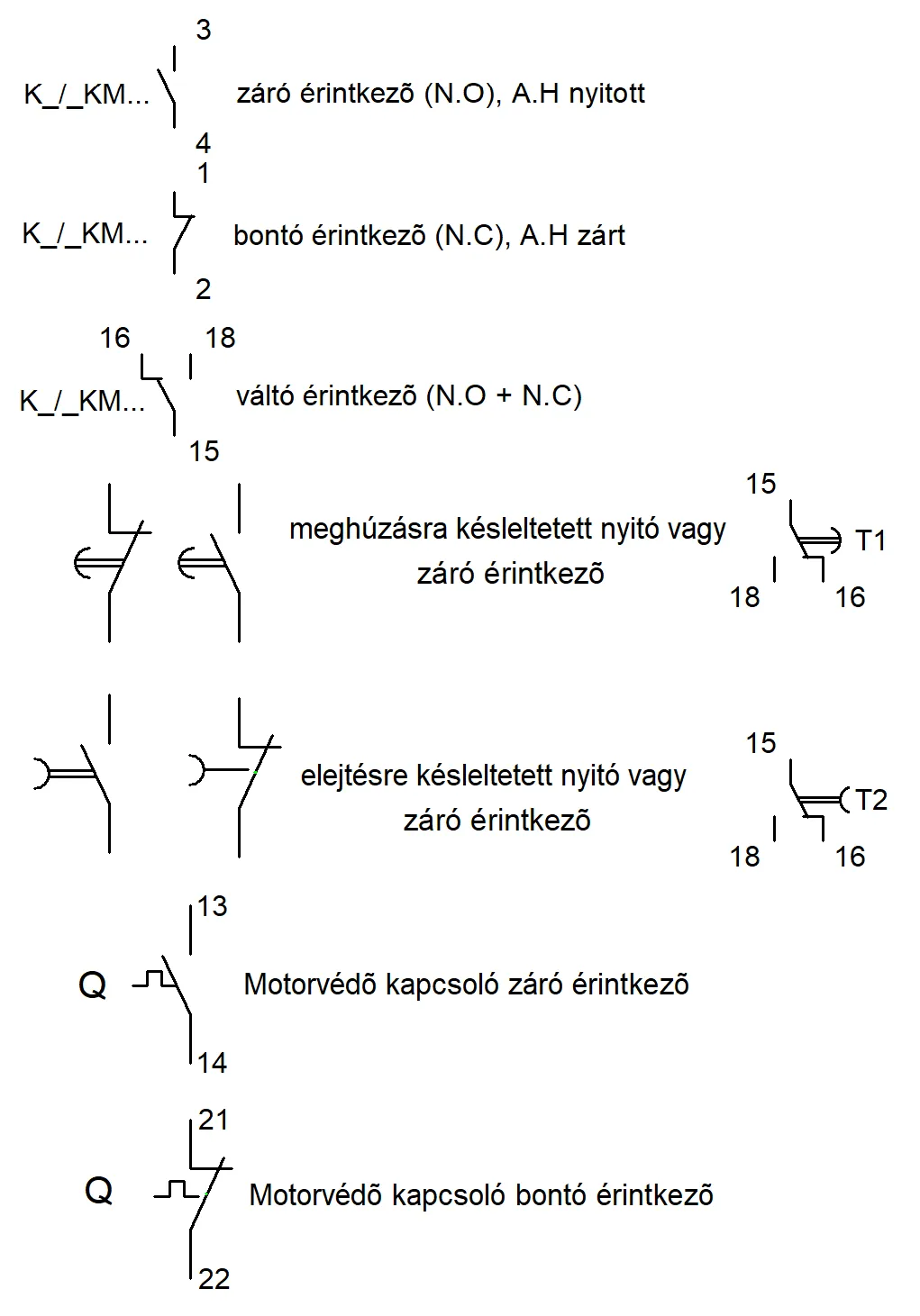

Érintkezők - kontaktusok (gépi működtetés)

erintkezok kontaktusok rajzjelek

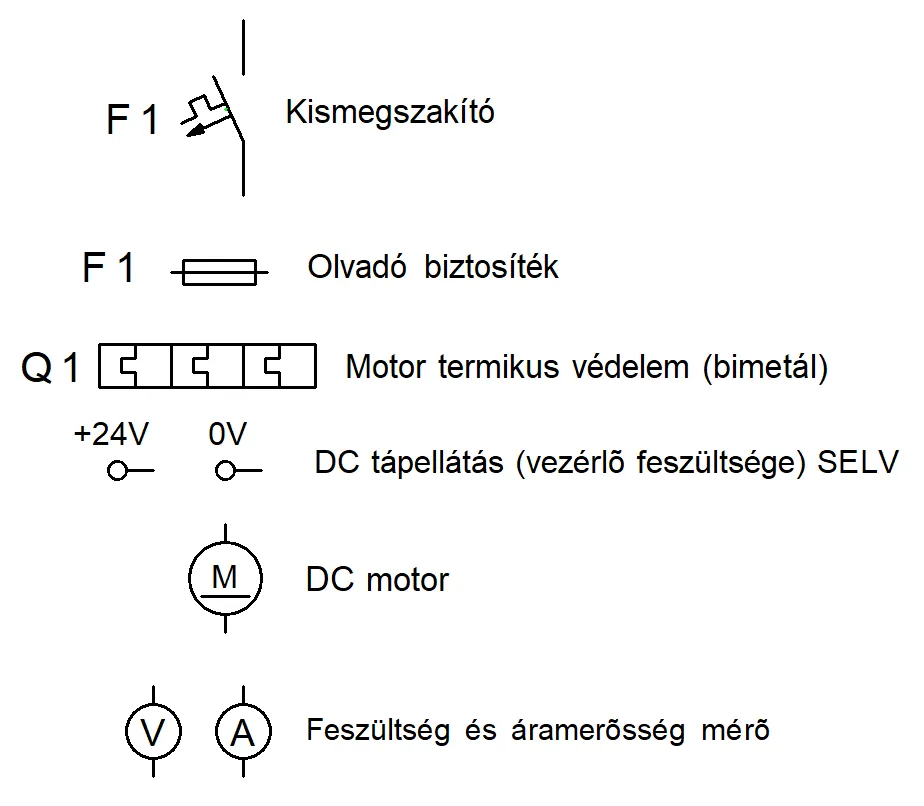

Egyéb:

egyeb rajzjelek

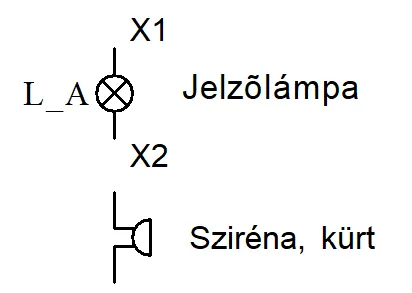

Jelzőkészülékek:

 jelzokeszulekek rajzjelek

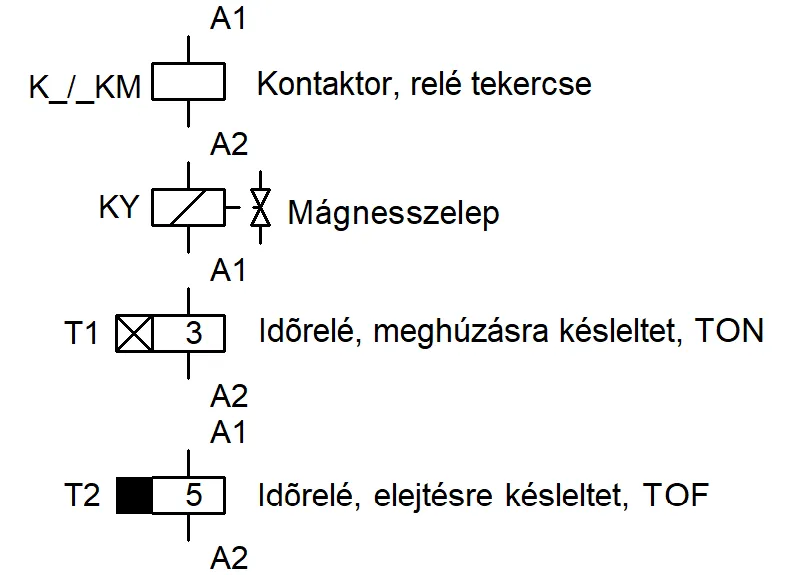

Relék, kontaktorok:

relek kontaktorok rajzjelek

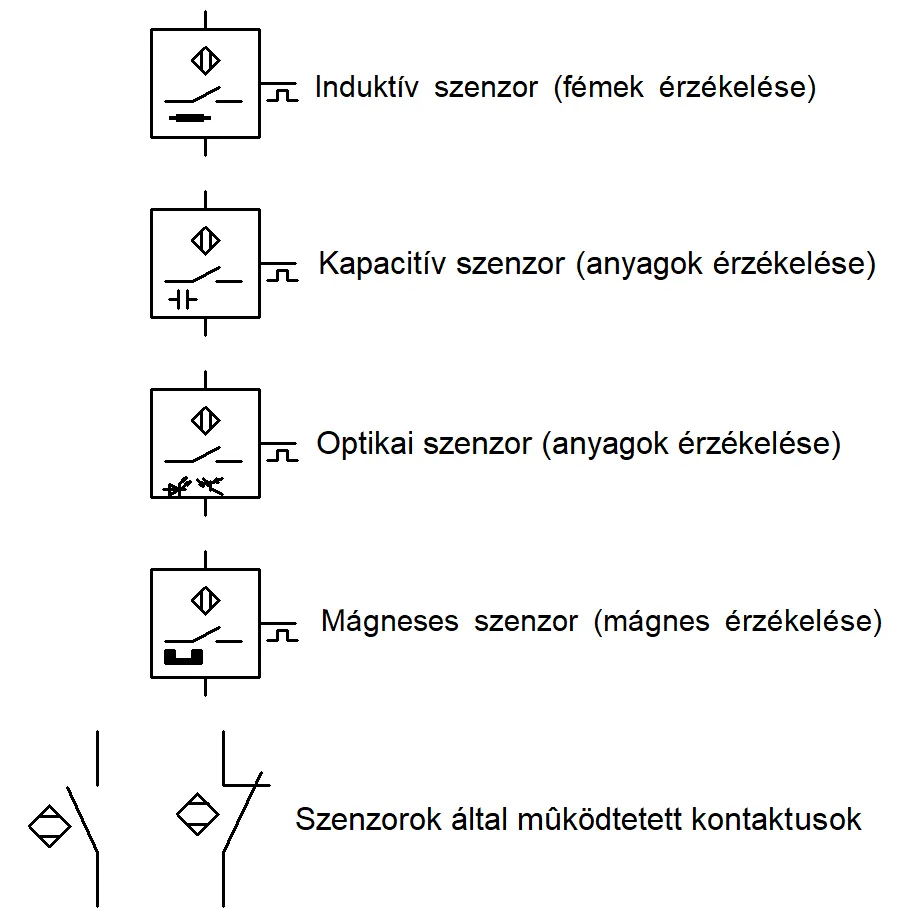

Szenzorok (érintés nélküli - közelítés kapcsolók):

szenzorok rajzjelek
