1. Közvetlen áramerősség és feszültség mérése:
-> A mérőműszer galvanikusan áramkörbe kerül (direkt mérő).

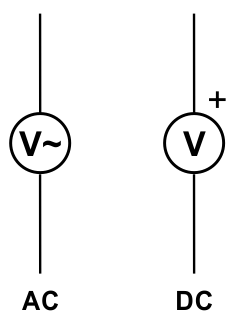

-> Feszültség mérése:
Nem felcserélhető az áramnemek
-> Az áramkörbe kötése: A mért fogyasztóval vagy forrással párhuzamos kapcsolásban.

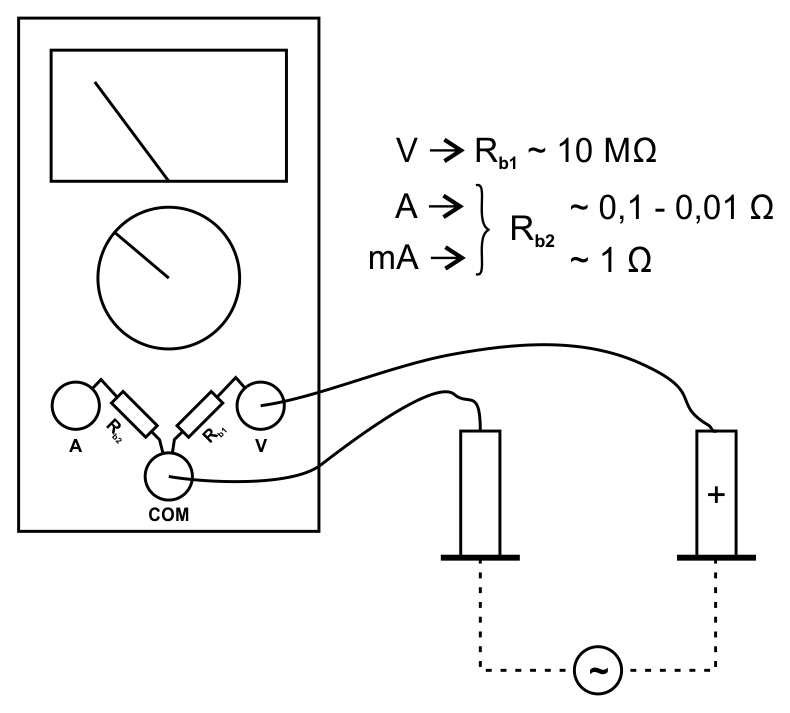

-> Belső ellenállás: Az-az ellenállás érték, amivel a mérőmű a mérés során az áramkörben részt vesz.
A belső ellenállása a műszernek nem a funkció beállításától,
hanem a banándúgók helyzetétől függ.

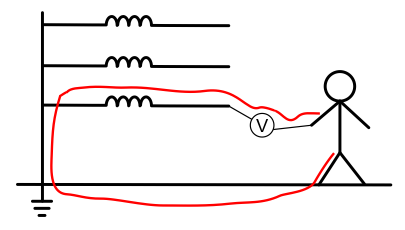

Érzet alatti áramerősség küszöb.

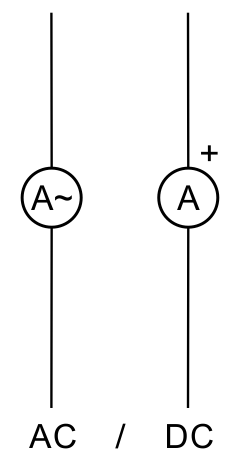

2. Áramerősség mérése

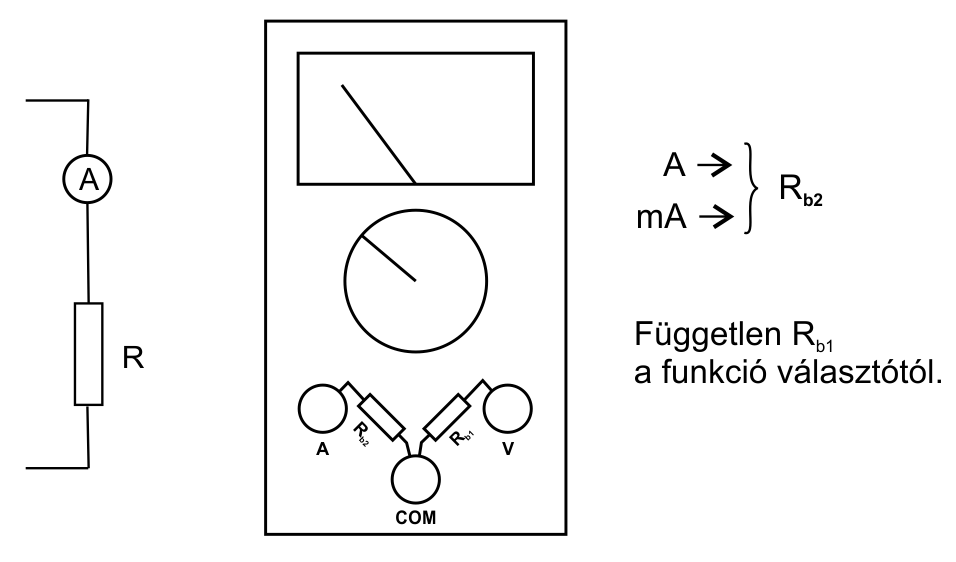

-> A mért fogyasztóval sorba kötve az áramkör megbontásával.
Áramnem nem felcserélhető.

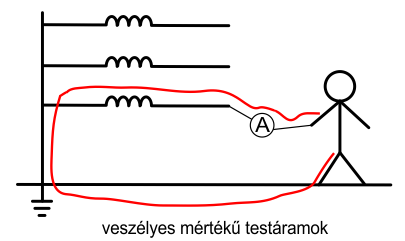

-> Veszélyes a mérő személyre

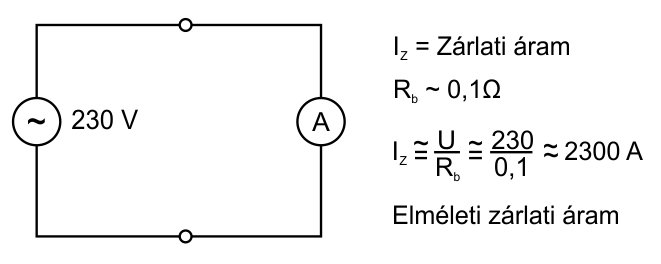

-> Veszélyes a mérőműre
Direkt árammérés tulajdonságai:
- pontos mérés
- 10-20 A áramerősséget mérhetünk
- galvanikus áramkörben van a műszer, így veszélyesebb a mérés mint lakatfogóval

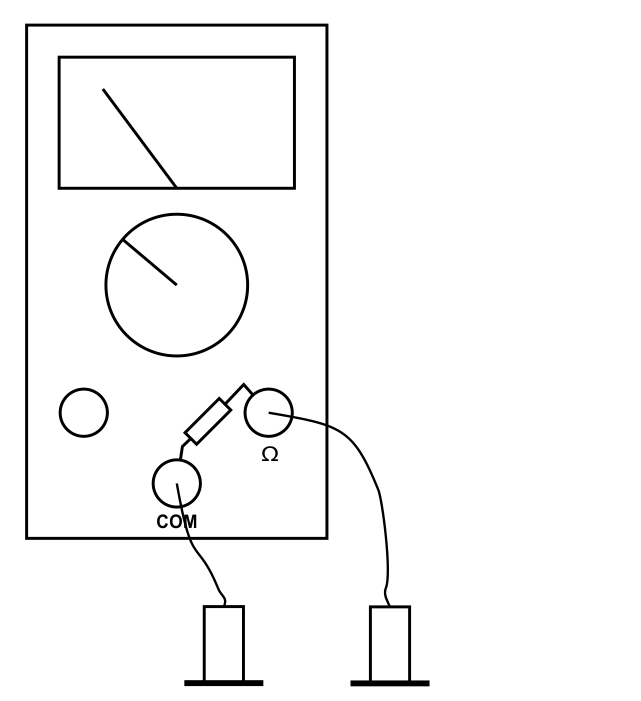

3. Ellenállás (folytonosság vizsgálat)
Folytonosság vagy ellenállás kizárólag feszültségmentes állapotban végezhető, hisz ebben a funkcióban a mérőmű ~ 1 V feszültséget kapcsol ki a kimenetére, és az ennek hatására folyó zárt áramkörben számít ellenállást (Ohm törvény), vagy jelez akusztikus módon folytonosságot.
Akusztikus folytonosság vizsgálat esetén a műszer a kijelzőjén az ellenállás mértékét jeleníti meg.
Folytonosságot akár x10 Ω értéknél is jelezhet.
Első lépés: mérési próba
