Relék, kontaktorok

Gépi működtetésű kapcsolószerkezetek

Kapcsoló szerkezet lehet:

kézi működtetésű (manuális)
gépi működtetésű
- pneumatikus energiával működtetett
- hidraulikus energiával működtetett
- elektromos energiával működtetett

Az elektromos energiával működtetett villamos kapcsolószerkezetek a terheléskapcsolók csoportjába tartoznak.:

terhelés (motor, fűtőtest) hálózatra kapcsolása nagy ismétlésszámmal
zárlatra való kapcsolást ki kell bírniuk, de a zárlat megszakítása egy túláram védelmi eszköz feladata (KMSZ)

Alapelyzettel rendelkező villamos kapcsolószerkezet, mely aktív állapotát meghúzott állapotnak, megvezérlés nélküli állapotát elejtett nélküli állapotnak hívjuk.

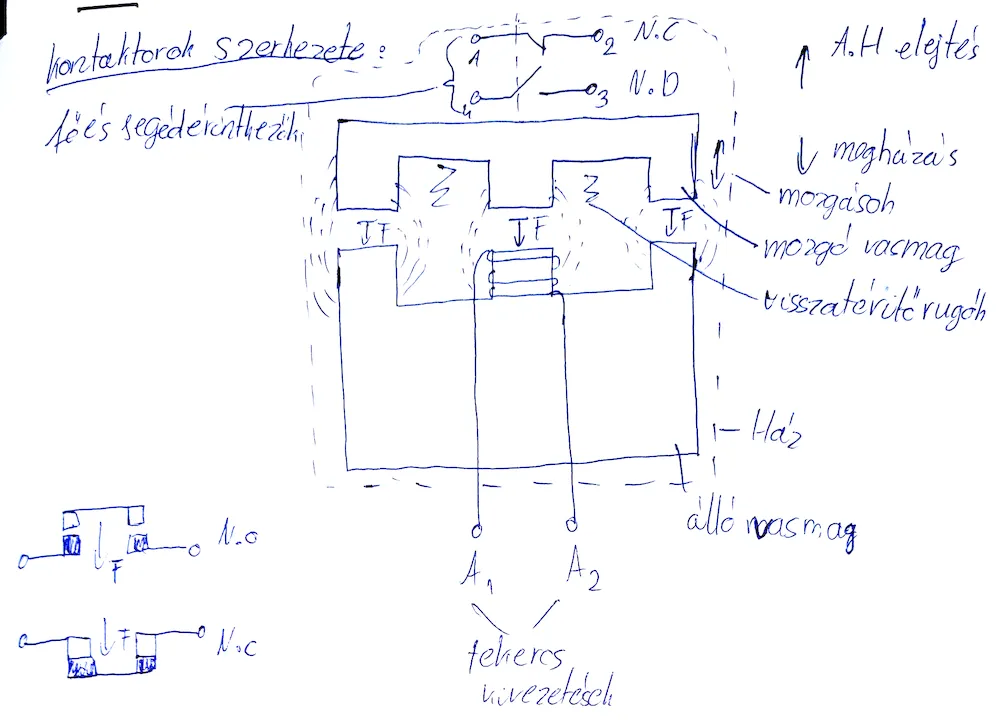

Az elektromos energiával vezérelt terheléskapcsolókat kontaktoroknak hívjuk, vagy mágneses kapcsolónak, az elektromágneses működési elv miatt.

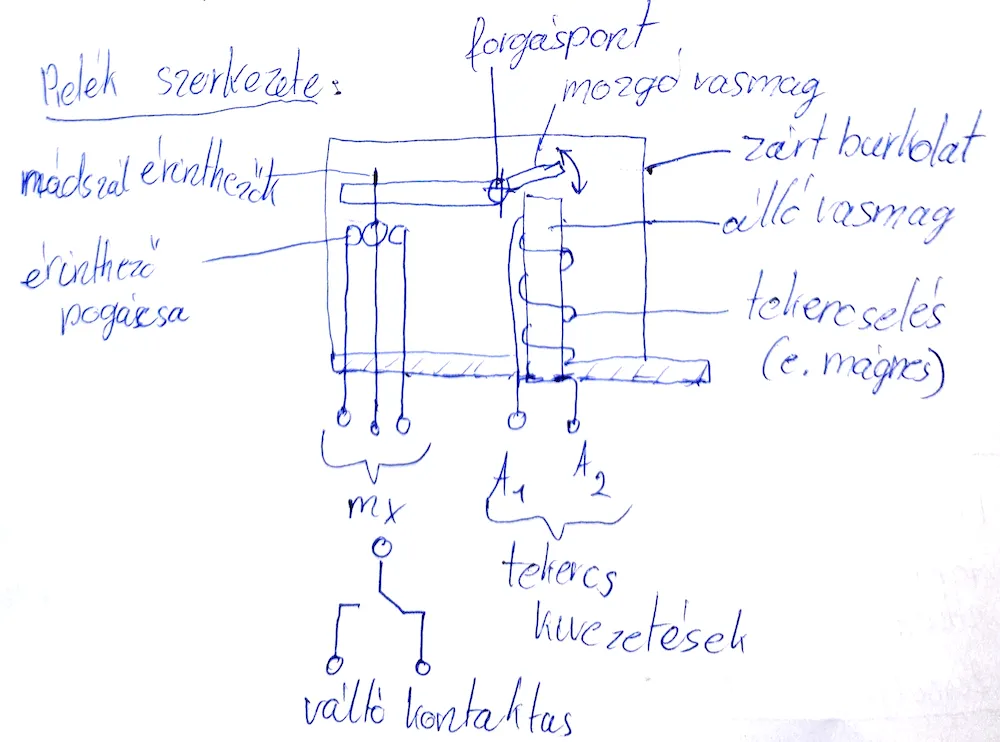

Kontaktoroknál kisebb terhelések, valamint kisebb kapcsolási számra tervezett vezérlésű kapcsolószerkezetek.

A kontaktorokhoz képest kisebb vezérlő teljesítménnyel működtethető.

Speciális célrelék:

időrelék
számlálók
fázisfigyelő relék
hőrelék

Jelerősítő szerep: Kis vezérlő teljesítménnyel, nagy teljesítményű fogyasztók kapcsolhatók ki-be.

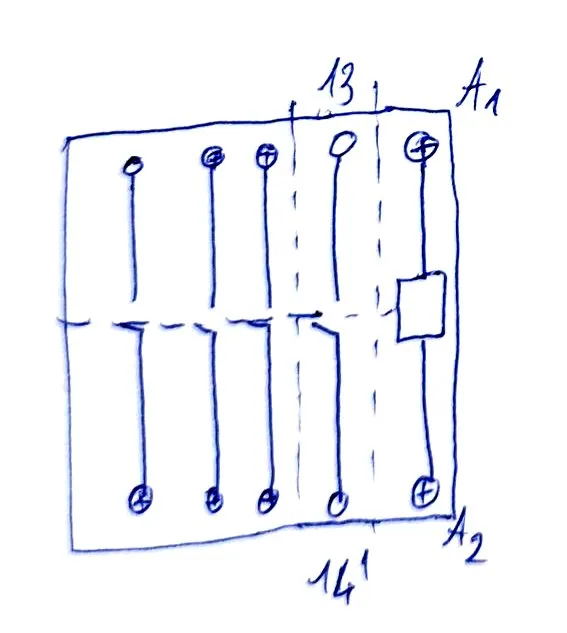

Jelsokszorozó szerep: A relé vagy kontaktor meghúzott vagy alaphelyzeti állapotát a hozzá tartozó áramutak megsokszorozzák, mely tovább bővíthető segédérintkezők alaphelyzetével -> ez a kontaktorokra jellemző.

Vezérlő feszültség lehet: (A₁ - A₂) kep a1 a2
